  1. 2019.06.10 MikroTik Client Static IP 설정
  2. 2015.05.09 CCNA 200-120 eigrp config

WinBox v6.43.8 on RB750GL



IP 할당 정보 확인

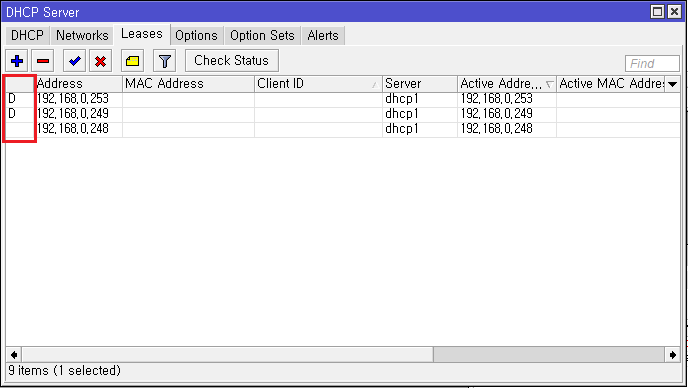

IP -> DHCP Server -> Leases

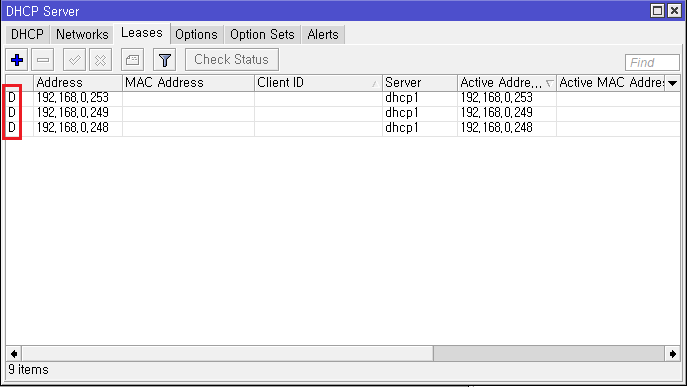

D = Dynamic

Static으로 변경할 Client Double click







Make Static click -> OK click

다시 변경할 Client Double click









General -> Address 에 Static IP 설정 -> OK







Windows



ipconfig/release

ipconfig/renew



'Study > Network' 카테고리의 다른 글

CCNA 200-120 eigrp config  (0) 2015.05.09
Posted by theqoo
,

eigrp topology




9tut.com_CCNA_EIGRP_sim_question.pkt


문제

After adding R3 router, no routing updates are being exchanged between R3 and the new location. All other inter connectivity and Internet access for the existing locations of the company are working properly.


R3 라우터가 새로 추가된 후 기존의 라우터들과 라우팅 정보를 교환하지 못하고 있다. 수정하여 라우터 사이의 연결을 확립하라는 문제입니다.


시험에서는 새로 추가되는 라우터, ip address, as number 가 다르게 출제됩니다.

또한 라우터로 바로 접속이 불가능하고 HOST PC를 클릭하여 라우터에 접속해야합니다.

패스워드는 cisco 입니다.


풀이

eigrp는 as number가 같아야 서로 라이팅 정보를 교환합니다.


새로 추가된 R3 라우터에서 show running-config 명령으로 as number을 확인합니다.

as number가 22번으로 설정되어 있습니다.



기존의 eigrp 22 의 구성을 삭제 후 eigrp 212 구성을 합니다.

R3 라우터의 설정은 여기까지 입니다.



topology를 보시면 R3 라우터와 R1라우터는 fa0/0 인터페이스로 연결되어 있습니다.

R1 라우터에서 R3 라우터의 대역을 광고해주어야 합니다.

R1 라우터의 eigrp 구성입니다.



R3 라우터의 fa0/0 인터페이스의 대역인 192.168.77.0 을 추가 합니다.

또한 필요없는 대역 198.0.18.0 을 삭제 합니다.



R1 라우터에서 설정변경 후 eigrp 구성 확인



설정 확인 및 테스트



추가적인 내용

제가 시험볼때는 필요없는 대역이 2가지 였으며, R1라우터 eigrp 구성에 passive interface 가 적용되어 있었습니다.


passive interface 가 적용되어 있을 경우에는 eigrp 구성을 삭제 후 다시 만들어 주시면 됩니다.

필요없는 대역은 삭제하면 됩니다.


no router eigrp 212

router eigrp 212

network 192.168.36.0

network 192.168.60.0

network 192.168.77.0

no auto-summary


※ copy running-confg startup-config 를 꼭 하셔야 합니다.


참고문서 : http://www.9tut.com/64-ccna-eigrp-lab-question
